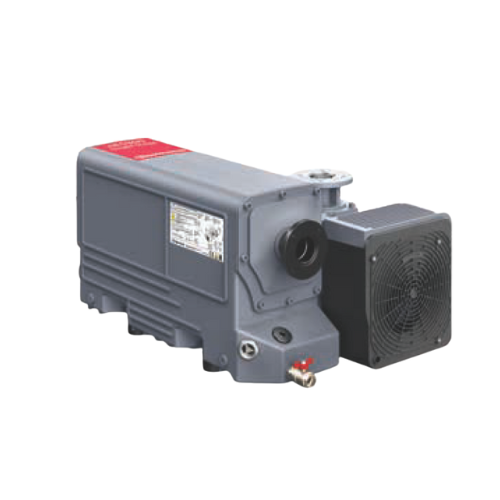

ปั๊มสุญญากาศ EDWARDS nES Series เป็นปั๊มสุญญากาศแบบใบพัดโรตารีชั้นเดียว (Single Stage Rotary Vane) ให้ประสิทธิภาพสูง ความน่าเชื่อถือสูง และบำรุงรักษาง่าย เหมาะสำหรับงานอุตสาหกรรมหลากหลายประเภท
ปั๊มสุญญากาศใบพัดเดียว (Rotary Vane) รุ่น nES Series ได้รับการออกแบบเพื่อตอบโจทย์งานที่ต้องการสมรรถนะการดูดอากาศสูงและเสถียร โดดเด่นเรื่องการจัดการไอระเหยและการควบคุมแรงดันได้อย่างแม่นยำ ระบบคืนและแยกน้ำมันที่มีประสิทธิภาพ ช่วยลดการสูญเสียน้ำมันและรักษาสภาพแวดล้อมการทำงาน มอเตอร์มีประสิทธิภาพสูงตามมาตรฐาน UL และยุโรป พร้อมระบบหล่อเย็นพิเศษ ทำให้ตัวปั๊มมีอายุการใช้งานยาวนานและบำรุงรักษาน้อย
| Units | nES40 | nES65 | nES100 | nES200 | nES300 | |
|---|---|---|---|---|---|---|
| Maximum Displacement 50Hz | m3h / cfm | 44.0/25.9 | 59.0/34.8 | 98.0/57.4 | 180/106 | 280/165 |
| Maximum Displacement 60Hz | m3h / cfm | 53.0/31.2 | 71.0/41.8 | 117/68.9 | 230/130 | 340/200 |

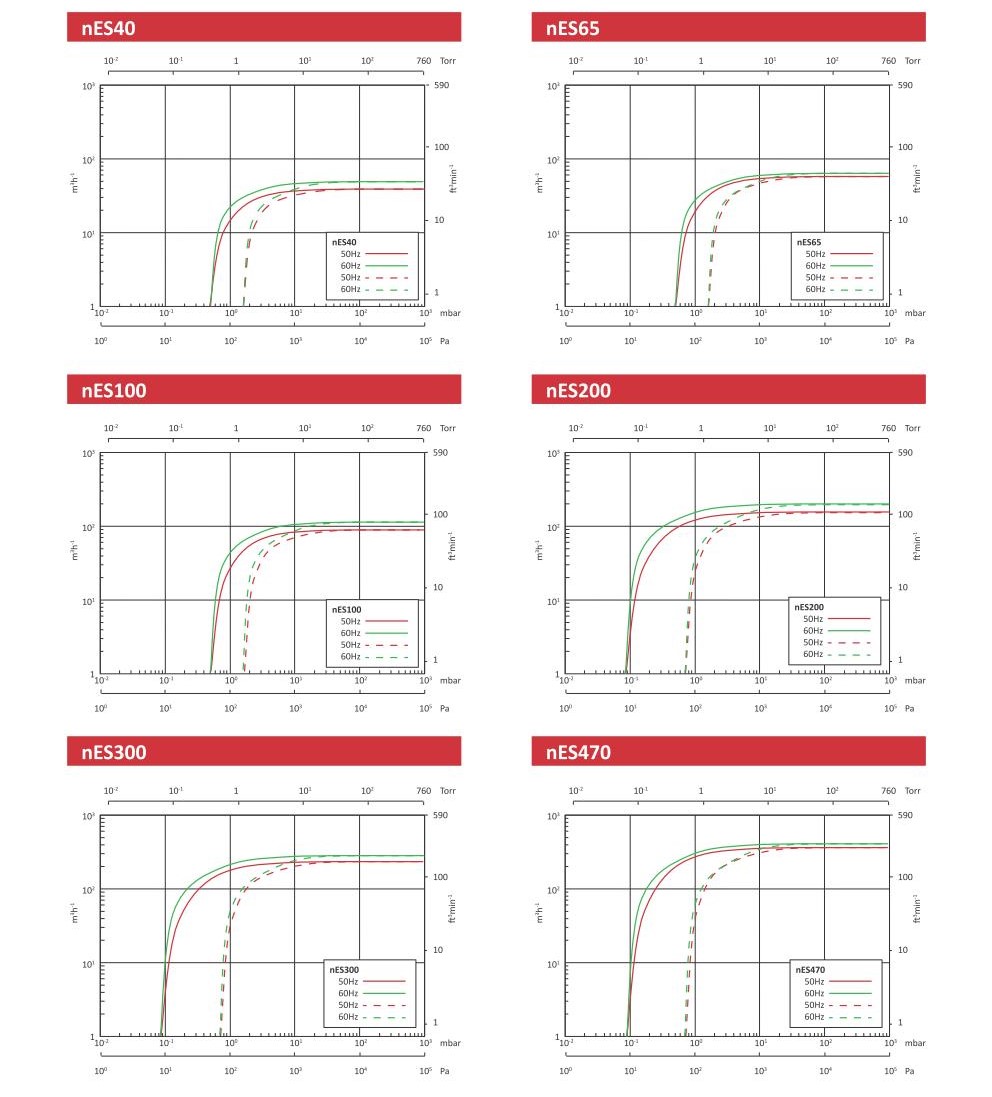

| Pumping Speed (50 Hz) | m2h / cfm | 38.5/22.7 | 54.0/31.8 | 87.5/51.5 | 170/100 | 240/141 |
| Pumping Speed (60 Hz) | m3h / cfm | 47.0/27.7 | 64.0/37.7 | 105/61.8 | 200/118 | 290/171 |
| Ultimate vacuum without gas ballast | mbar / torr | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.08/0.06 | 0.08/0.06 |
| Ultimate vacuum with gas ballast | mbar / torr | 1.5/1.1 | 1.5/1.1 | 1.5/1.1 | 0.7/0.5 | 0.7/0.5 |
| Inlet Connection | ISO/G | ISO40 / G1 % | ISO40 / G1 % | ISO40 / G1 X | ISO63 / G2 | ISO63 / G2 |
| Outlet Connection | ISO/G | ISO40 / G1 % | ISO40 / G1 % | ISO40 / G1 % | ISO63 / G2 | ISO63 / G2 |
| Max permitted outlet pressure | bar gauge | 1.15 abs | 1.15 abs | 1.15 abs | 1.15 abs | 1.15 abs |
| Max water vapour pumping rate (50Hz) | kgh / bh | 0.76/0.80 | 1.0/1.1 | 1.60/1.69 | 3.4/3.6 | 1.3/1.4 |
| Max water vapour pumping rate (60Hz) | kgh-3 / Ibh | 0.90/0.95 | 1.25/1.32 | 1.70/1.80 | 5.4/5/7 | 1.8/1.9 |

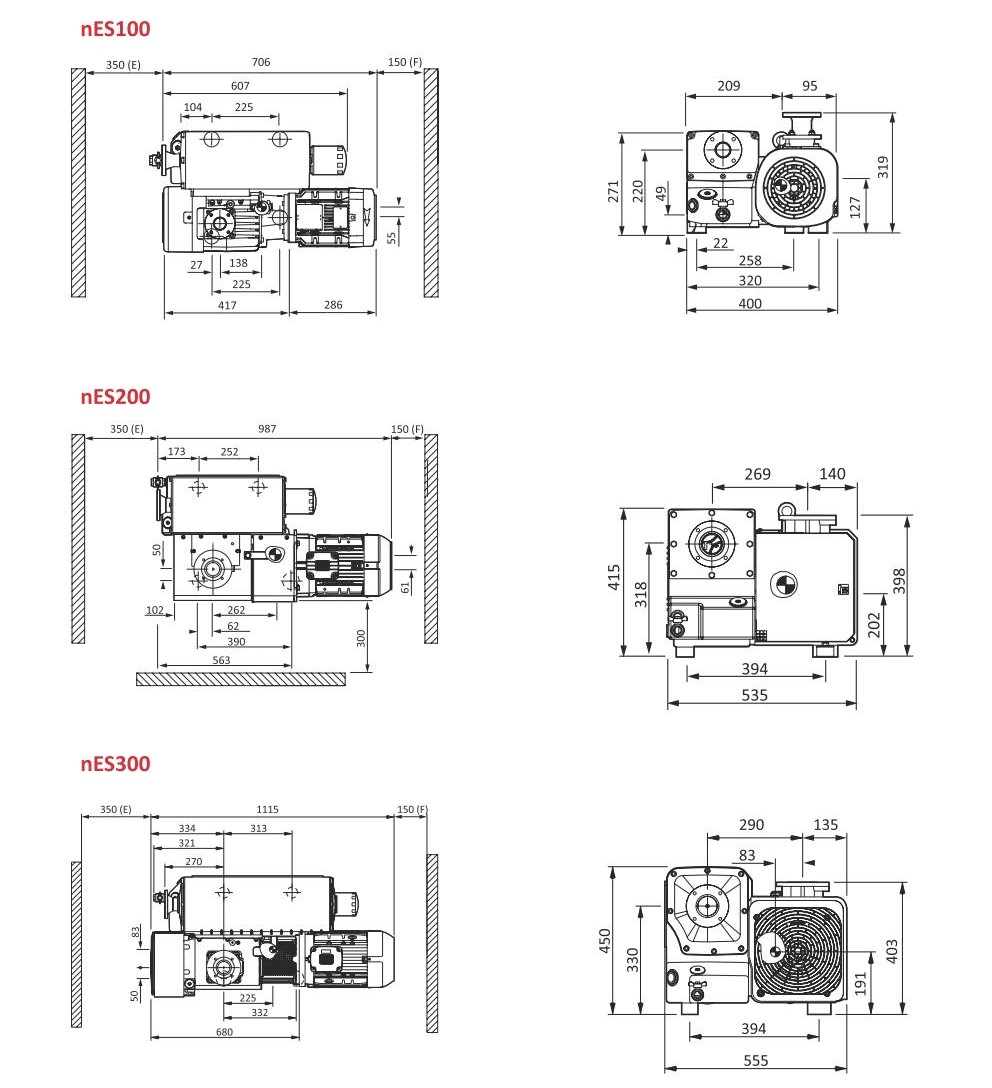

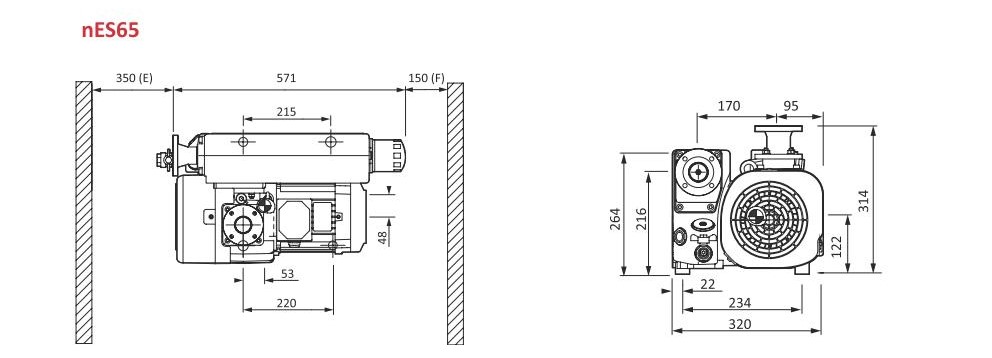

| Dimensions (L, W, H) Approximate (tbc) | mm | 623/332/296 | 706/367/312 | 762/434/317 | 1100/535/415 | 1143/573/450 |
| Weight Approximate (tbc) | kg / lb | 67/148 | 86/190 | 104/230 | 142/313 | 244/539 |
| Motor protection rating | IP55 | IP55 | IP55 | IP55 | IP55 | |
| Motor power (50Hz) | kW / hp | 1.5/2.0 | 2.2/3.0 | 3.0/5.0 | 5.5/8 | 7.5/10 |
| Motor power (60Hz) | kW / hp | 1.8/3.0 | 2.6/4/0 | 3.6/6.0 | 6.6/10 | 9/13 |
| Noise level (50 Hz) | dB(A) | 58 | 60 | 61 | 69 | 72 |
| Noise level (60 Hz) | dB(A) | 60 | 64 | 64 | 73 | 76 |
| Oil refill capacity | litre | 1 | 2 | 2 | 5-9 | 8.5-11.5 |
| Recommended oil | Edwards ULTRAGRADE Performance 70 | |||||
