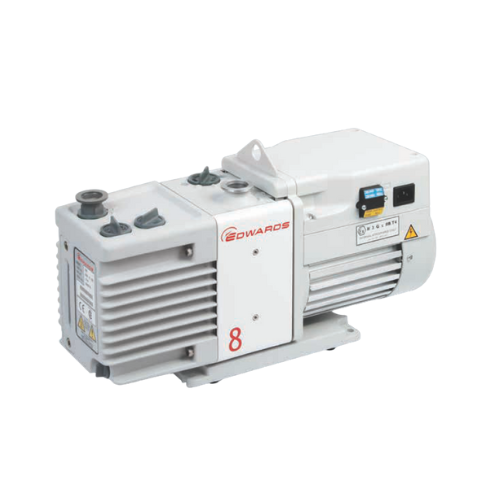

ปั๊มสุญญากาศ EDWARDS รุ่น RV Series เป็นปั๊มสุญญากาศโรตารี่ (Rotary Vane) ที่ใช้น้ำมันหล่อลื่น ให้สมรรถนะสูง เสียงเงียบ มาพร้อมระบบป้องกันการไหลย้อนอากาศ Anti-suckback เหมาะกับงานต่อเนื่องในห้องแล็บและอุตสาหกรรมที่ต้องการเครื่องปั๊มสุญญากาศที่เชื่อถือได้

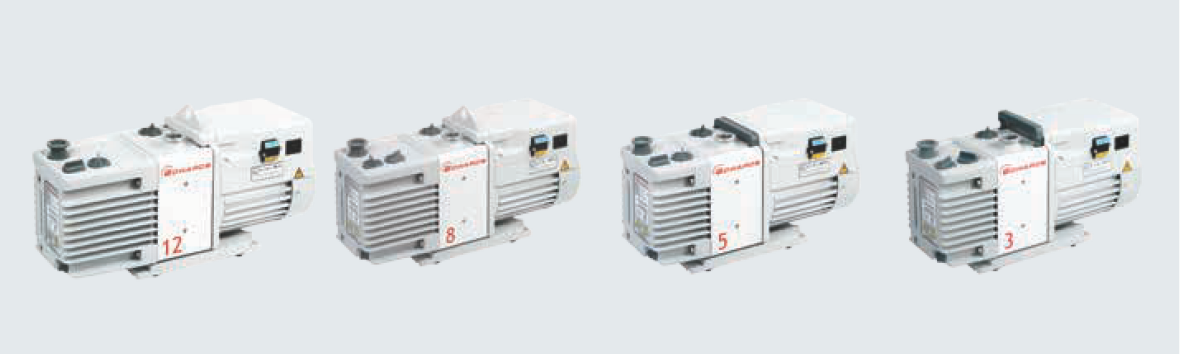

รองรับทั้งงานห้องแล็บ เครื่องมือวิเคราะห์ และระบบสุญญากาศ ด้วยปั๊มสุญญากาศโรตารี่ EDWARDS รุ่น RV Series แบบใช้น้ำมันซีล 2 ขั้น มีให้เลือกทั้ง RV3, RV5, RV8 และ RV12 อัตราการสูบสูงสุดตั้งแต่ 3.3–12 m³/h ที่ความถี่ 50 Hz เลือกขนาดให้เหมาะกับปริมาตรระบบและความต้องการของงานได้

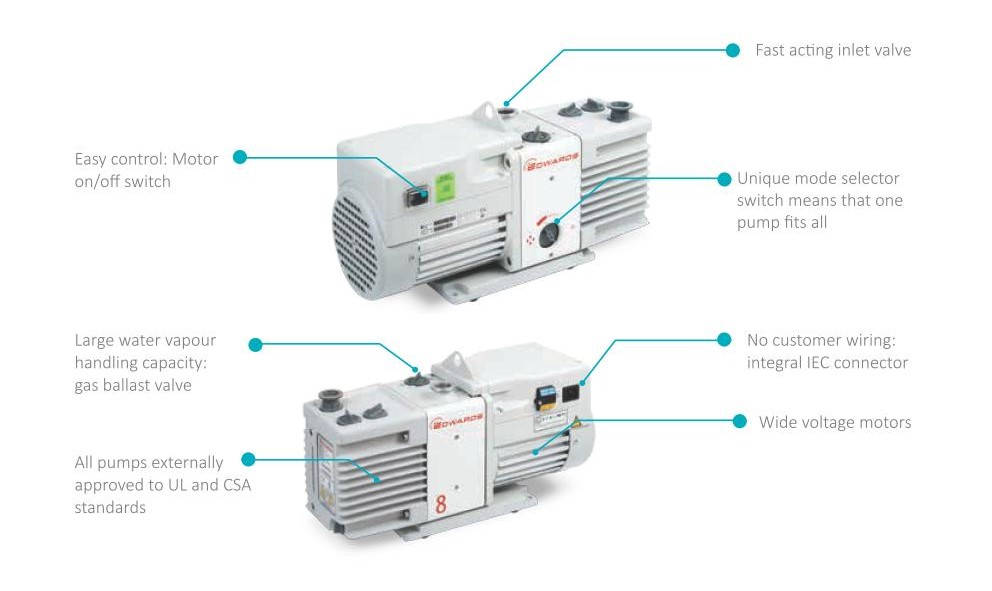

ปั๊มสุญญากาศโรตารี่เวนรุ่นนี้เลือกการทำงานได้ทั้ง High Vacuum สำหรับงานที่ต้องการความดันต่ำ และ High Throughput สำหรับงานที่มีภาระก๊าซสูง พร้อมระบบ Gas Ballast 2 ระดับ ช่วยจัดการไอน้ำและลดการควบแน่นภายในปั๊ม เหมาะสำหรับผู้ที่กำลังมองหาปั๊มสุญญากาศห้องแล็บที่ปรับการทำงานให้เหมาะกับกระบวนการได้
EDWARDS RV Series ใช้กับงานห้องปฏิบัติการ งานวิจัย และกระบวนการที่ต้องการลดความดัน โดยควรตรวจสอบชนิดก๊าซ ไอระเหย และข้อกำหนดของเครื่องมือก่อนเลือกรุ่น ตัวอย่างการใช้งาน ได้แก่
การเลือกปั๊มสุญญากาศโรตารี่ควรดูทั้งอัตราการสูบ ความดันเป้าหมาย ปริมาตรระบบ และเวลาที่ต้องการลดความดัน ตารางนี้เปรียบเทียบอัตราการสูบที่ 50 Hz เพื่อให้เลือกรุ่นได้ง่ายขึ้น
| ข้อมูล | RV3 | RV5 | RV8 | RV12 |
|---|---|---|---|---|
| อัตราการสูบสูงสุดที่ 50 Hz (m³/h) | 3.3 | 5.1 | 8.5 | 12 |
| ความดันต่ำสุดรวม (mbar)* | 2.0 × 10-3 | 2.0 × 10-3 | 2.0 × 10-3 | 2.0 × 10-3 |
| ปริมาณน้ำมัน (ลิตร) | 0.7 | 0.7 | 0.75 | 1 |
| น้ำหนัก (กก.) | 25 | 25 | 28 | 29 |
| หน้าแปลนทางเข้า / ทางออก | NW25 / NW25 | NW25 / NW25 | NW25 / NW25 | NW25 / NW25 |
*ความดันต่ำสุดรวมในโหมด High Vacuum เมื่อปิด Gas Ballast และใช้น้ำมันไฮโดรคาร์บอนตามข้อกำหนดผู้ผลิต การเปิด Gas Ballast หรือใช้ของเหลว PFPE จะให้ค่าความดันต่ำสุดแตกต่างกัน
| รายการ | Hz | หน่วย | RV3 | RV5 | RV8 | RV12 |
|---|---|---|---|---|---|---|
| Peak pumping speed | 60 | cfm | 2.3 | 3.6 | 5.9 | 8.4 |
| 50 | m³/h | 3.3 | 5.1 | 8.5 | 12 | |
| Ultimate pressure (Total) | 60 | Torr | 1.5 × 10-3 (1.5 × 10-2 เมื่อใช้ Fomblin®) | |||
| 50 | mbar | 2.0 × 10-3 (2.0 × 10-2 เมื่อใช้ Fomblin®) | ||||
| Ultimate pressure GB I (Total) | 50/60 | Torr | 2.3 × 10-2 | |||
| mbar | 3.0 × 10-2 | |||||
| Ultimate pressure GB II (Total) | 50/60 | Torr | 9.1 × 10-2 | 9.1 × 10-2 | 4.6 × 10-2 | 9.1 × 10-2 |
| mbar | 1.2 × 10-1 | 1.2 × 10-1 | 6.0 × 10-2 | 1.2 × 10-1 | ||
| High throughput mode | 50/60 | Torr | 2.3 × 10-2 | |||
| mbar | 3.0 × 10-2 | |||||
| Water vapour tolerance | Torr | 60 | 38 | 38 | 24 | |
| mbar | 80 | 50 | 60 | 32 | ||
| Water vapour capacity GB I | g/h | 60 | 60 | 60 | 60 | |
| Water vapour capacity GB II | g/h | 220 | 220 | 220 | 290 | |
| ข้อมูลมอเตอร์ | ||||||
| Motor rating 1 phase (nominal) | 60 | W | 550 | |||
| 50 | W | 450 | ||||
| Motor rating 3 phase | 60 | W | 300 | 300 | 550 | 550 |
| 50 | W | 250 | 250 | 450 | 450 | |
| Nominal rotation speed | 60 | rpm | 1800 | |||
| 50 | rpm | 1500 | ||||
| ข้อมูลตัวเครื่อง | ||||||
| น้ำหนัก | lb | 55 | 55 | 61.6 | 63.8 | |
| kg | 25 | 25 | 28 | 29 | ||
| ปริมาณน้ำมัน | ลิตร | 0.7 | 0.7 | 0.75 | 1 | |
| ชนิดน้ำมัน (Ultragrade) | 19 | |||||
| หน้าแปลนทางเข้า | NW25 | |||||
| หน้าแปลนทางออก | NW25 | |||||
| ระดับเสียง | 50 | dB(A) | 48 | |||
| ระดับเสียงเมื่อใช้ Acoustic Enclosure* | 50 | dB(A) | 41 | |||
| ช่วงอุณหภูมิใช้งาน | °C | 12–40 | ||||
| รุ่น | ระบบไฟฟ้า | รหัสรุ่น Ultragrade Oil | รหัสรุ่น PFPE prepared* |
|---|---|---|---|
| RV3 | 115/230V, 50/60Hz ตั้งค่าไว้ที่ 230V | A65201903 | A65209903 |
| 100/200V, 50/60Hz ตั้งค่าไว้ที่ 200V | A65201904 | A65209904 | |
| 200–220/380–415V, 50Hz 200–230/460V, 60Hz, 3 เฟส |
A65201905 | A65209905 | |
| 115/230V, 50/60Hz ตั้งค่าไว้ที่ 115V | A65201906 | A65209906 | |
| RV5 | 115/230V, 50/60Hz ตั้งค่าไว้ที่ 230V | A65301903 | A65309903 |
| 100/200V, 50/60Hz ตั้งค่าไว้ที่ 200V | A65301904 | A65309904 | |
| 200–220/380–415V, 50Hz 200–230/460V, 60Hz, 3 เฟส |
A65301905 | A65309905 | |
| 115/230V, 50/60Hz ตั้งค่าไว้ที่ 115V | A65301906 | A65309906 | |
| RV8 | 115/230V, 50/60Hz ตั้งค่าไว้ที่ 230V | A65401903 | A65409903 |
| 100/200V, 50/60Hz ตั้งค่าไว้ที่ 200V | A65401904 | A65409904 | |
| 200–220/380–415V, 50Hz 200–230/460V, 60Hz, 3 เฟส |
A65401905 | A65409905 | |
| 115/230V, 50/60Hz ตั้งค่าไว้ที่ 115V | A65401906 | A65409906 | |
| RV12 | 115/230V, 50/60Hz ตั้งค่าไว้ที่ 230V | A65501903 | A65509903 |
| 100/200V, 50/60Hz ตั้งค่าไว้ที่ 200V | A65501904 | A65509904 | |
| 200–220/380–415V, 50Hz 200–230/460V, 60Hz, 3 เฟส |
A65501905 | A65509905 | |
| 115/230V, 50/60Hz ตั้งค่าไว้ที่ 115V | A65501906 | A65509906 |
*รุ่น PFPE prepared ไม่รวมของเหลว PFPE
| ประเภท | รายละเอียด | รหัสสั่งซื้อ |
|---|---|---|
| ชุดสายไฟ | UK, three pin plug | A50505000 |
| North European plug | A50506000 | |
| North American plug | A50507000 | |
| No plug | A50508000 | |
| น้ำมัน | Ultragrade 19 ขนาด 1 ลิตร | H11025015 |
| Fomblin YVAC 06/6 ขนาด 1 kg (532 ml) | H11301019 | |
| Ultragrade 19 ขนาด 4 ลิตร | H11025013 | |
| อุปกรณ์ทางเข้า | Foreline trap FL20K | A13305000 |
| อุปกรณ์ทางออก | Oil mist filter EMF10 | A46226000 |
| Oil mist filter EMF20 | A46229000 | |
| ชุดส่งน้ำมันกลับ | Clean application (no gas ballast) | A50420000 |
| Adjustable gas ballast | A50523000 | |
| อุปกรณ์ลดการสั่นสะเทือน | Vibration isolators | A24801404 |
| ชุดอะไหล่ | Clean and overhaul kit | A65201131 |
| Acoustic enclosure | Low volts 110–120V | NRD317000 |
| Acoustic enclosure | High volts 200–240V | NRD318000 |
ควรตรวจสอบความเข้ากันได้ของอุปกรณ์เสริม น้ำมัน และอะไหล่กับรุ่นปั๊มและกระบวนการใช้งานก่อนสั่งซื้อ
ความแตกต่างหลักคืออัตราการสูบ โดยที่ 50 Hz มีค่า 3.3, 5.1, 8.5 และ 12 m³/h ตามลำดับ ควรเลือกรุ่นจากปริมาตรระบบ เวลาที่ต้องการลดความดัน และปริมาณก๊าซที่เข้าสู่ระบบ ไม่ควรพิจารณาเฉพาะขนาดมอเตอร์
รองรับงานที่มีไอน้ำได้ โดยเลือกโหมดและตั้งค่า Gas Ballast ให้เหมาะสม หากมีไอสารเคมีหรือตัวทำละลาย ควรแจ้งชนิดสารและปริมาณให้ทีมงานตรวจสอบความเหมาะสมของปั๊ม น้ำมัน และอุปกรณ์ดักไอก่อนใช้งาน
High Vacuum เหมาะกับงานที่เน้นความดันต่ำ ส่วน High Throughput เหมาะกับงานที่มีภาระก๊าซสูงกว่า โดยต้องใช้งานภายในช่วงความดันและเงื่อนไขที่คู่มือผู้ผลิตกำหนด
ควรตรวจระดับและสภาพน้ำมันเป็นประจำ ใช้น้ำมันให้ตรงกับข้อกำหนดของรุ่นปั๊ม และเปลี่ยนตามคู่มือหรือสภาพการใช้งาน โดยเฉพาะงานที่มีไอน้ำหรือไอระเหยเข้าสู่ปั๊ม รวมถึงตรวจสอบอุปกรณ์กรองที่ติดตั้งร่วมกับระบบ
ต้องการเลือกปั๊มสุญญากาศโรตารี่ให้ตรงกับงาน? แจ้งประเภทงาน ความดันที่ต้องการ ปริมาตรระบบ ชนิดก๊าซหรือไอระเหย และระบบไฟฟ้าที่มี ให้ทีมงานช่วยตรวจสอบรุ่น EDWARDS RV Series พร้อมขอใบเสนอราคาได้
