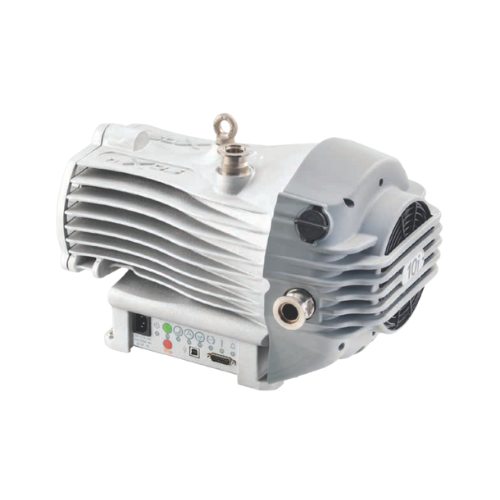

ปั๊มสุญญากาศ EDWARDS รุ่น nXDS Series เป็นปั๊มสโครลแห้ง (Dry Scroll) รุ่นล่าสุด ให้แรงดูดสูง เสียงเงียบ ไม่มีน้ำมัน เหมาะสำหรับงานวิจัย ห้องปฏิบัติการ และอุตสาหกรรมที่ต้องการสูญญากาศสะอาด
ปั๊มสุญญากาศ nXDS Series เป็นรุ่นพัฒนาจากเทคโนโลยีสโครล (Scroll) แบบแห้ง ไม่ใช้น้ำมัน (Oil-Free) ให้แรงดูดสูงสุดกว่า 28 m³/h (ขึ้นกับรุ่น) และแรงดันต่ำสุด 0.007 mbar โครงสร้างภายในมีระบบ Hermetic Sealing ป้องกันการปนเปื้อนของน้ำมันและก๊าซ มาพร้อมระบบควบคุมอัจฉริยะและพอร์ตเชื่อมต่อ RS232/RS485 และ Modbus สำหรับควบคุมระยะไกล ใช้งานเงียบเพียง 52 dB(A) และบำรุงรักษาง่ายด้วยระบบเปลี่ยน Tip Seal ที่สะดวก
| nXDS6i | nXDS10i | nXDS15i | nXDS20i | ||
|---|---|---|---|---|---|
| Nominal rotational speed | 1800 rpm | ||||
| Displacement | m3h-1(ft3min-1) | 6.8 (4.0) | 12.7 (7.5) | 17.1 (10.1) | 28.0(16.5) |
| Peak pumping speed | m3h-1(ft3min-1) | 6.2 (3.6) | 11.4 (6.7) | 15.1(8.9) | 22.0(13.0) |
| Ultimate vacuum (total pressure) | mbar (Torr) | 0.020 (0.015) | 0.007 (0.005) | 0.007 (0.005) | 0.030 (0.022) |
| Minimum standby rotational speed | rpm | 1200 | |||
| Speed control resolution (percentage of full rotation speed) | % | 1 | |||
| Max inlet pressure for water vapour | mbar | 35 | 35 | 35 | 20 |
| Max water vapour pumping rate | gh-1 | 110 | 145 | 280 | 220 |
| Maximum continuous inlet pressure | mbar | 200 | 200 | 200 | 50 |
| Voltage input | V | 100-127, 200-240 (+/-10%) | |||
| Voltage frequency | Hz | 50/60 | |||
| Motor power 1-ph* | W | 260 | 280 | 300 | 260 |
| Power connector 1-ph | IEC EN60320 C13 | ||||
| Recommended fuse | 10A, 250V a.c. rms | ||||
| Weight | kg (lb) | 26.2 (58) | 25.8(57) | 25.2 (56) | 25.6(56) |
| Inlet flange | NW25 | ||||
| Exhaust flange | NW25 | ||||
| Noise level** | dB(A) | 52 | |||
| Vibration at inlet flange | mms’lrms) | <4.5 | |||
| Leak tightness (static) | mbar Is1 | < 1×10-6 | |||
| Operating temperature range | ’C (°F) | +10 to +40 (+41 to +104) | |||
| Standard product | Corrosion resistant (C) variants | (R) Variants without gas ballast | |||
|---|---|---|---|---|---|
| nXDS6i | A735 01 983 | nXDS6(C | A735 02 983 | nXDS6iR | A735 03 983 |
| nXDSlOi | A736 01 983 | nXDSlOiC | A736 02 983 | nXDSlOiR | A736 03 983 |
| nXDS15i | A737 01 983 | nXDS15iC | A737 02 983 | nXDS15iR | A737 03 983 |
| nXDS20i | A738 01 983 | nXDS20iC | A738 02 983 | nXDS20iR | A738 03 983 |
| TIC (Turbo) 200W | D397 12 000 |
| TIC (Turbo and Instruments) 200W | D397 22 000 |
| Gas Ballast Adaptor Kit | A735 01 809 |
| Gas Ballast Adaptor Blank (nXDS) | A735 01 806 |
| Gas Ballast Adaptor (nXDS) 0.25 mm hole | A735 01 806 |
| Gas Ballast Adaptor Blank (nXDS) no restriction | A735 01 806 |
| Silencer (NW25) | A505 97 000 |
| Inlet/Outlet Filter 5pm (NW25/NW25) | A505 97 805 |
| Tip Seal Service Kit | A735 01 801 |
| Bearing Service Kit | A735 01 802 |
| Electrical Supply Cable 2m, UK | A505 05 000 |
| Electrical Supply Cable 2m, North Europe | A505 06 000 |
| Electrical Supply Cable 2m, North America/Japan | A505 07 000 |
| Electrical Supply Cable 2m, No plug | A505 08 000 |
| TIC interface cable 1.0m | D397 00 835 |
| TIC interface cable 2.0m | D397 00 836 |
| TIC interface cable 5.0m | D397 00 837 |
