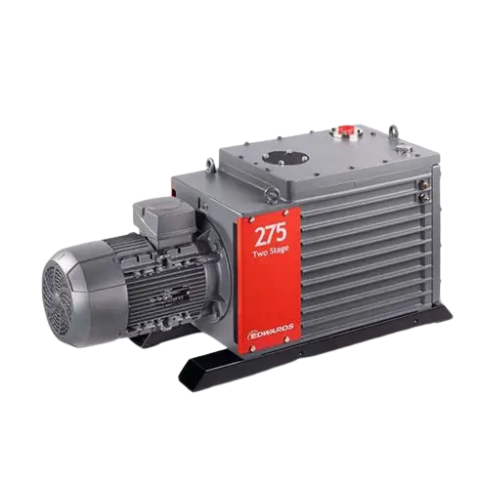

ปั๊มสุญญากาศ EDWARDS E2M Series เป็นปั๊มโรตารีเวนสองขั้นตอน (Two-Stage Rotary Vane) ประสิทธิภาพสูง ออกแบบมาสำหรับงานอุตสาหกรรมที่ต้องการแรงดูดต่อเนื่อง ความเสถียรสูง และการจัดการไอระเหยอย่างมีประสิทธิภาพ
E2M Series เป็นปั๊มสุญญากาศสองขั้นตอน (Two-Stage Rotary Vane) โดดเด่นด้วยความทนทานและอายุการใช้งานยาวนานในอุตสาหกรรม มาพร้อมระบบ Forced Oil Lubrication ที่ช่วยให้หล่อลื่นชิ้นส่วนได้สม่ำเสมอแม้ในสภาวะความดันต่ำสุด โครงสร้างปั๊มติดตั้งวาล์วป้องกันการไหลย้อนกลับ (Inlet Isolation Valve) ป้องกันน้ำมันไหลย้อนกลับเมื่อหยุดเครื่อง มีระบบ Gas Ballast ปรับได้ เพิ่มความสามารถในการดูดไอระเหยได้มากขึ้น นอกจากนี้ยังมีรุ่นพิเศษที่รองรับงานไฮโดรคาร์บอน ออกซิเจนสูง (FX) การใช้งานในสภาพแวดล้อมที่มีการระเบิด (EX) และการทำงานร่วมกับสาร Azide (AZ)
| E2M 40 | E2M 80 | E2M 175 | E2M 275 | ||
|---|---|---|---|---|---|
| Max displacement (50 Hz) | m³h⁻¹ | 42.5 | 80 | 175 | 292 |
| Max displacement (60 Hz) | m³h⁻¹ | 50.5 | 96 | 214 | 350 |

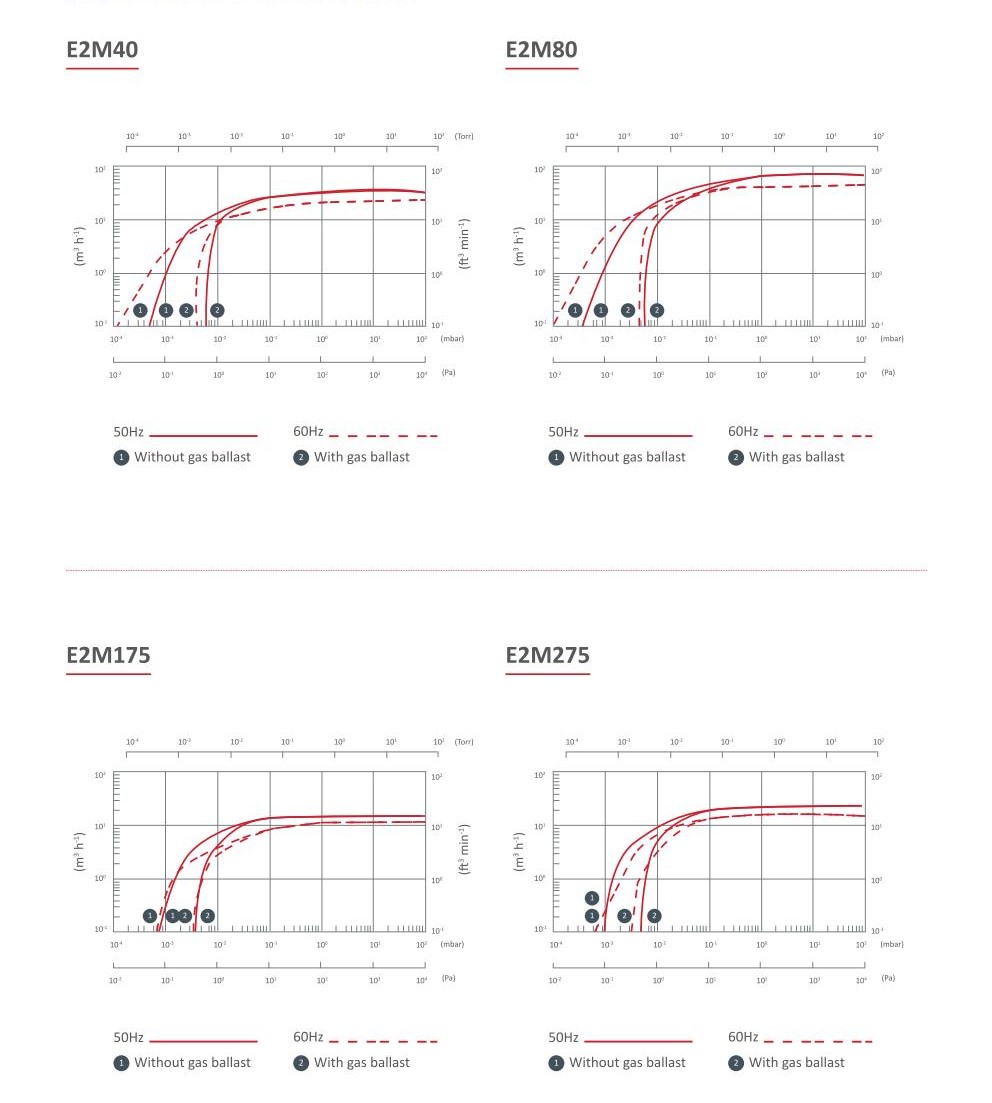

| Pumping speed (50 Hz) | m³h⁻¹ | 37 | 74 | 160 | 255 |
| Pumping speed (60 Hz) | m³h⁻¹ | 44 | 90 | 196 | 306 |
| Ultimate total pressure without gas ballast | mbar | 3.0E-03 | 3.0E-03 | 3.0E-03 | 3.0E-03 |
| Ultimate vacuum with gas ballast | mbar | 5.0E-03 | 5.0E-03 | 5.0E-03 | 5.0E-03 |
| Inlet connection | ISO-F / NW | 40 | 40 | 63 | 63 |
| Outlet connection | NW | 25 | 25 | 40 | 40 |
| Max permitted outlet pressure | bar (g) | 0.5 | 0.5 | 0.5 | 0.5 |
| Max water vapour tolerance | mbar | 7 | 5 | 4(20*) | 2(12*) |
| Max water vapour capacity | kgh⁻¹ | 0.2 | 0.3 | 2.4 | 2.5 |
| Max gas ballast flow | m3h⁻¹ | 1.7 | 1.4 | 3 | 3 |

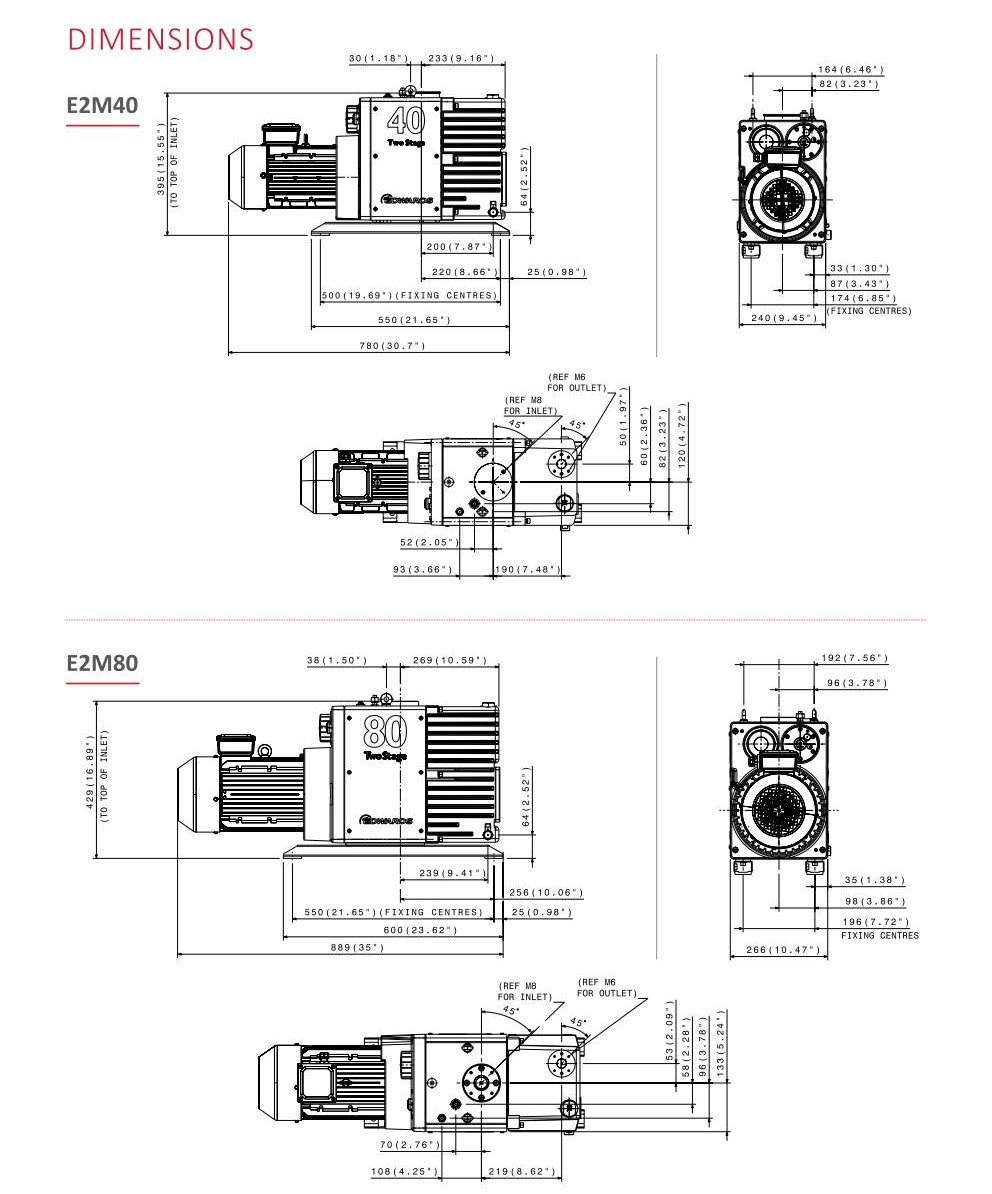

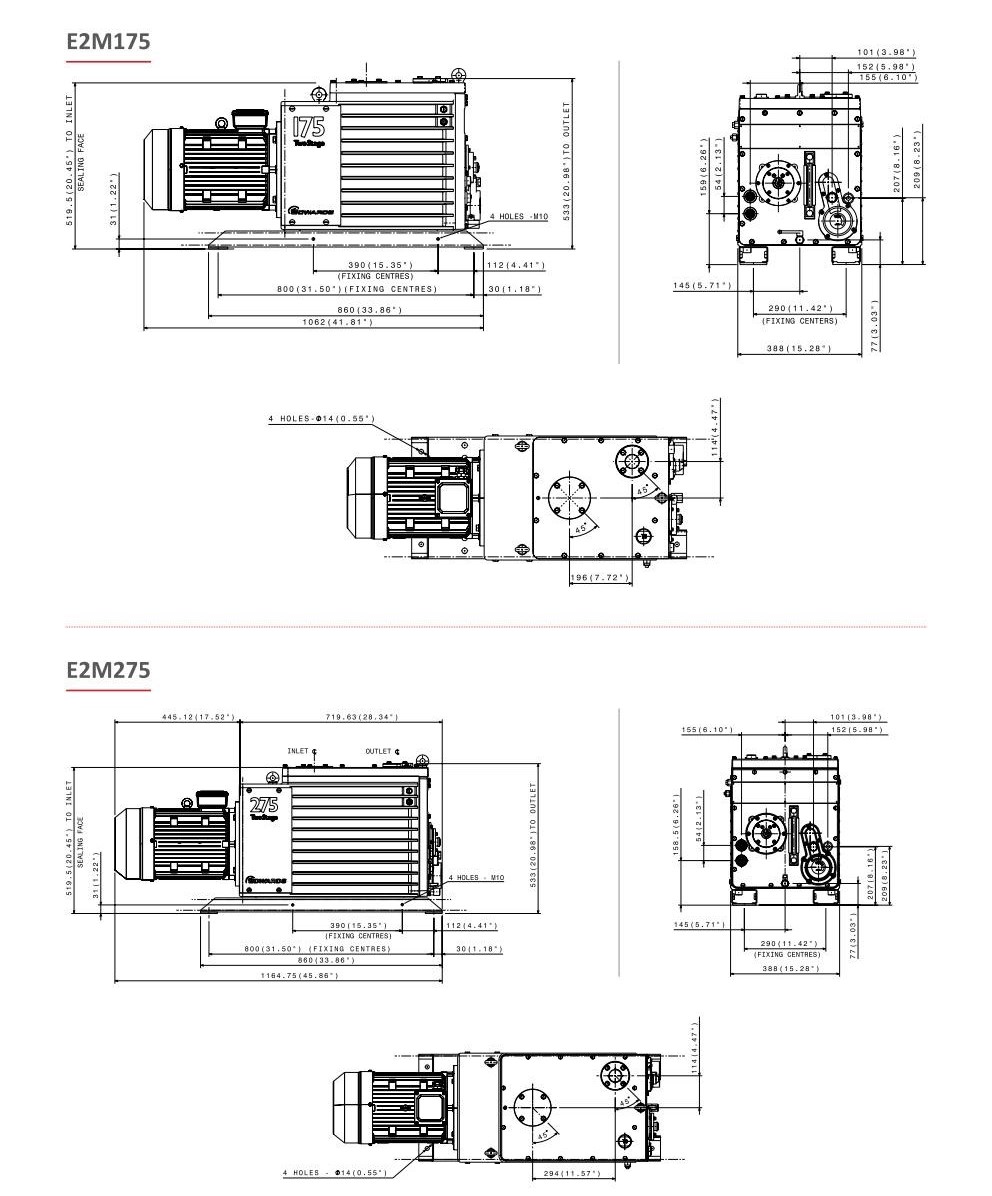

| Dimensions (LxWxH) | mm | 780x240x395 | 889x266x429 | 1055x388x533 | 1165x388x533 |
| Weight Approximate | Kg | 75 | 104 | 198 | 216 |
| Motor protection rating | IP | 55 | 55 | 55 | 55 |
| Motor rated power (50 Hz) | kW | 1.1 | 2.2 | 5.5 | 7.5 |
| Motor rated power (60 Hz) | kW | 1.5 | 3 | 6.5 | 8.5 |
| Noise level (50 Hz) | dB(A) | 65 | 65 | 75 | 75 |
| Oil refill capacity (Max) | litre | 2.2/4 | 4/6.3 | 16/25 | 18/28 |
| Recommended oil | Ultragrade 70 (E2M HC, AZ & | EX) / PFPE lubricant | (E2M FX) | ||
* with optional thermostatic water flow valve
| Mat. Number | Description |
|---|---|
| E2M HC Series (standard pumps with hydrocarbon oil) | |
| A36404934 | E2M 40 HC IE3 ASIA 50/60 Hz |
| A36504934 | E2M 80 HC IE3 ASIA 50/60 Hz |
| A36604934 | E2M 175 HC IE3 ASIA 50/60 Hz |
| A36704934 | E2M 275 HC IE3 ASIA 50/60 Hz |
| A36404940 | E2M 40 HC IE3 EU/US 50/60 Hz |
| A36504940 | E2M 80 HC IE3 EU/US 50/60 Hz |
| A36604940 | E2M 175 HC IE3 EU/US 50/60 Hz |
| A36704940 | E2M 275 HC IE3 EU/US 50/60 Hz |
| Mat. Number | Description |
|---|---|
| E2M FX Series (compatible with oxygen concentration >21%) | |
| A36417934 | E2M 40 FX IE3 ASIA 50/60 Hz |
| A36417940 | E2M 40 FX IE3 EU/US 50/60 Hz |
| A36517934 | E2M 80 FX IE3 ASIA 50/60 Hz |
| A36517940 | E2M 80 FX IE3 EU/US 50/60 Hz |
| A36617934 | E2M 175 FX IE3 ASIA 50/60 Hz |
| A36617940 | E2M 175 FX IE3 EU/US 50/60 Hz |
| A36717934 | E2M 275 FX IE3 ASIA 50/60 Hz |
| A36717940 | E2M 275 FX IE3 EU/US 50/60 Hz |
| Mat. Number | Description |
|---|---|
| E2M EX Series (ATEX cat 3 internal / cat 2 external) | |
| A36418993 | E2M 40T4 220/240V or 380/415V 50 Hz 30 |
| A36518993 | E2M 80T4 220/240V or 380/415V 50 Hz 30 |
| A36618993 | E2M 175T3 220/240V or 380/415V 50 Hz 30 |
| A36718993 | E2M 275T3 220/240V or 380/415V 50 Hz 30 |
| Mat. Number | Description |
|---|---|
| E2M AZ Series (Azide compatible) | |
| A36407934 | E2M 40 AZ IE3 ASIA 50/60 Hz |
| A36407940 | E2M 40 AZ IE3 EU/US 50/60 Hz |
| A36507934 | E2M 80 AZ IE3 ASIA 50/60 Hz |
| A36507940 | E2M 80 AZ IE3 EU/US 50/60 Hz |
| A36607934 | E2M 175 AZ IE3 ASIA 50/60 Hz |
| A36607940 | E2M 175 AZ IE3 EU/US 50/60 Hz |
| A36707934 | E2M 275 AZ IE3 ASIA 50/60 Hz |
| A36707940 | E2M 275 AZ IE3 EU/US 50/60 Hz |
| E2M 40/80 | ||
|---|---|---|
| A44202000 | Inlet dust filter | ITF100 |
| A44302000 | High capacity inlet dust filter | ITM100 |
| A44102000 | Inlet catchpot | ITO100 |
| A44402000 | Inlet chemical trap | ITC100 |
| A46203000 | Outlet mist filter (clean) | MF100 |
| A46211000 | Outlet mist filter (toxic) | MF100AE |
| A50004000 | Outlet mist filter oil return kit | |
| A46103000 | Outlet catchpot | CP100 |
| A50017930 | Electric GB EM40/80 | EBV300D |
| A24801405 | Vibration isolators | |
| E2M175/275 | ||
|---|---|---|
| A44203000 | Inlet dust filter | ITF300 |
| A44303000 | High capacity inlet dust filter | ITM300 |
| A44103000 | Inlet catchpot | ITO300 |
| A44403000 | Inlet chemical trap | ITC300 |
| A46204000 | Outlet mist filter (clean) | MF300 |
| A50005000 | Outlet mist filter oil return kit | |
| A46104000 | Outlet catchpot | CP300 |
| A24801406 | Vibration isolators | |
| A50001000 | Thermostatic valve | TCU300 |
